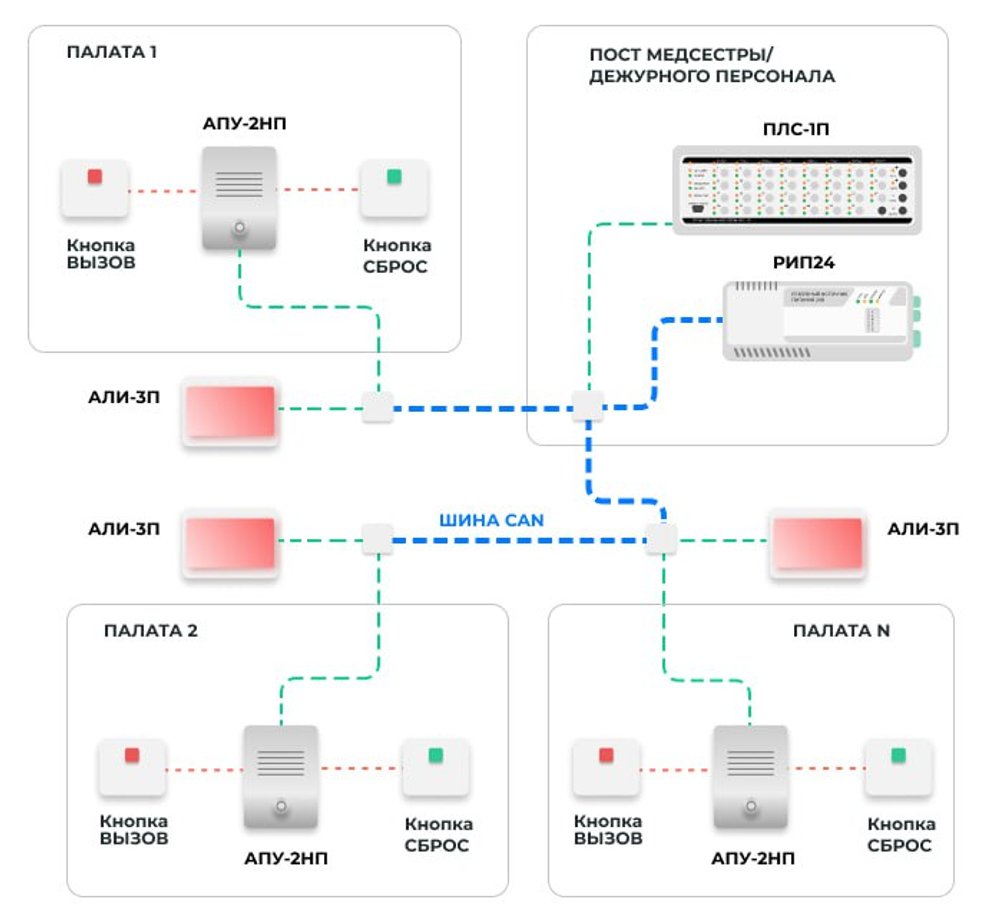

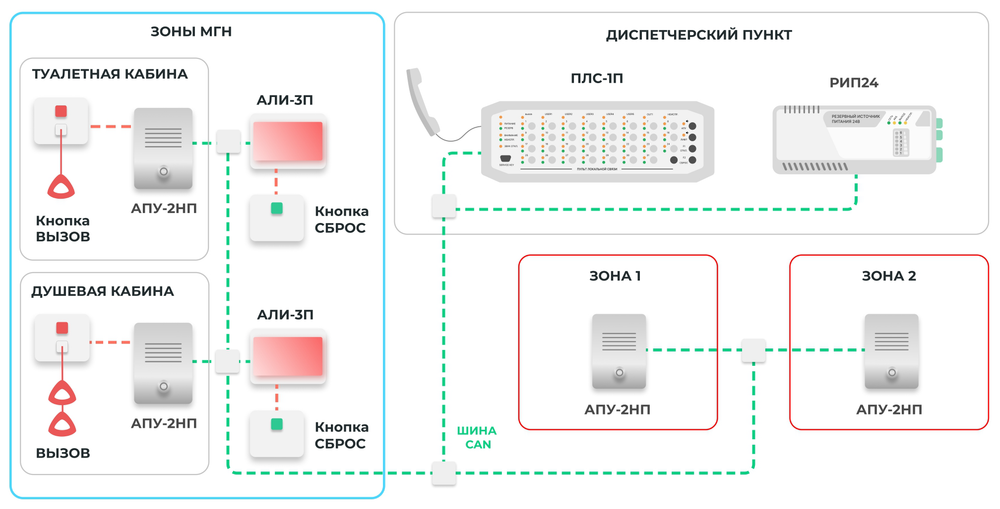

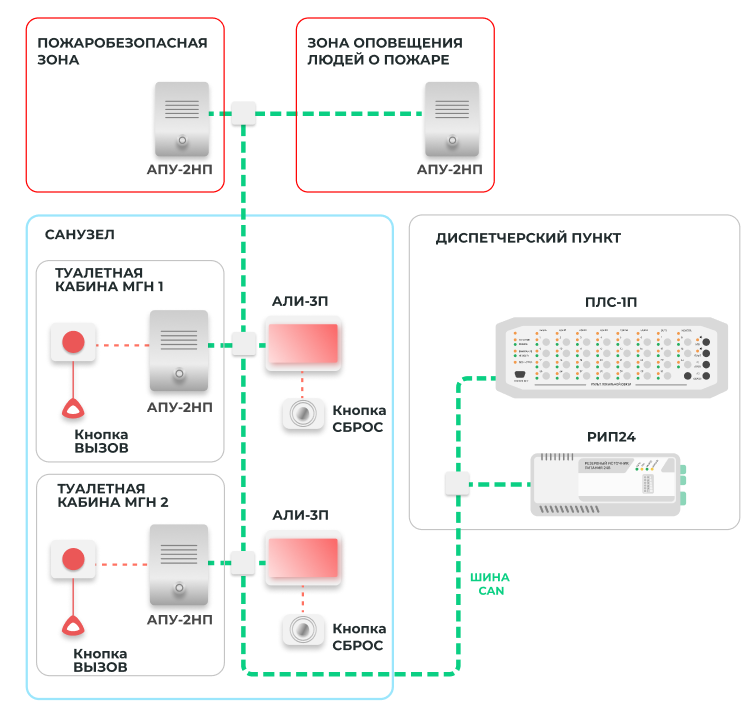

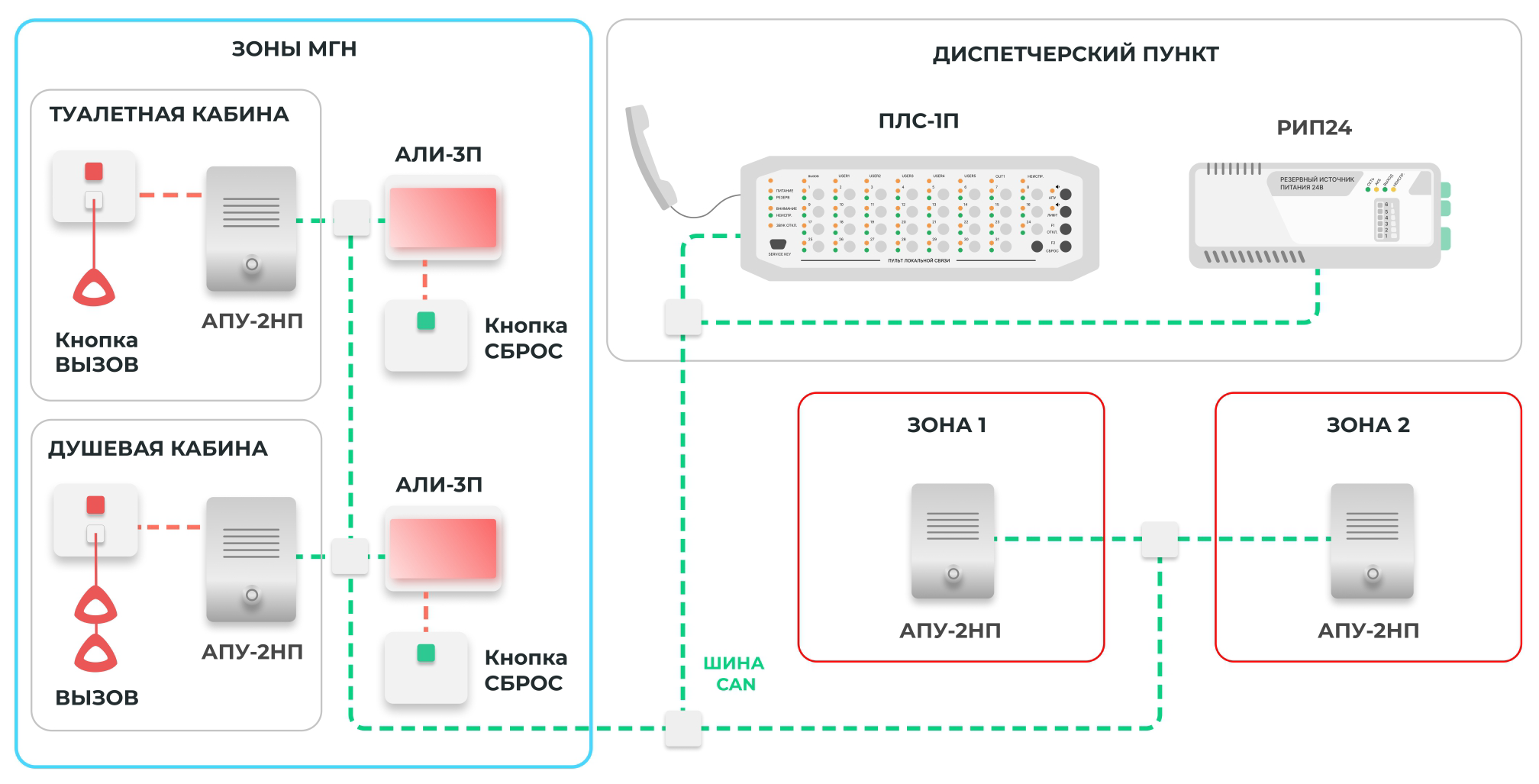

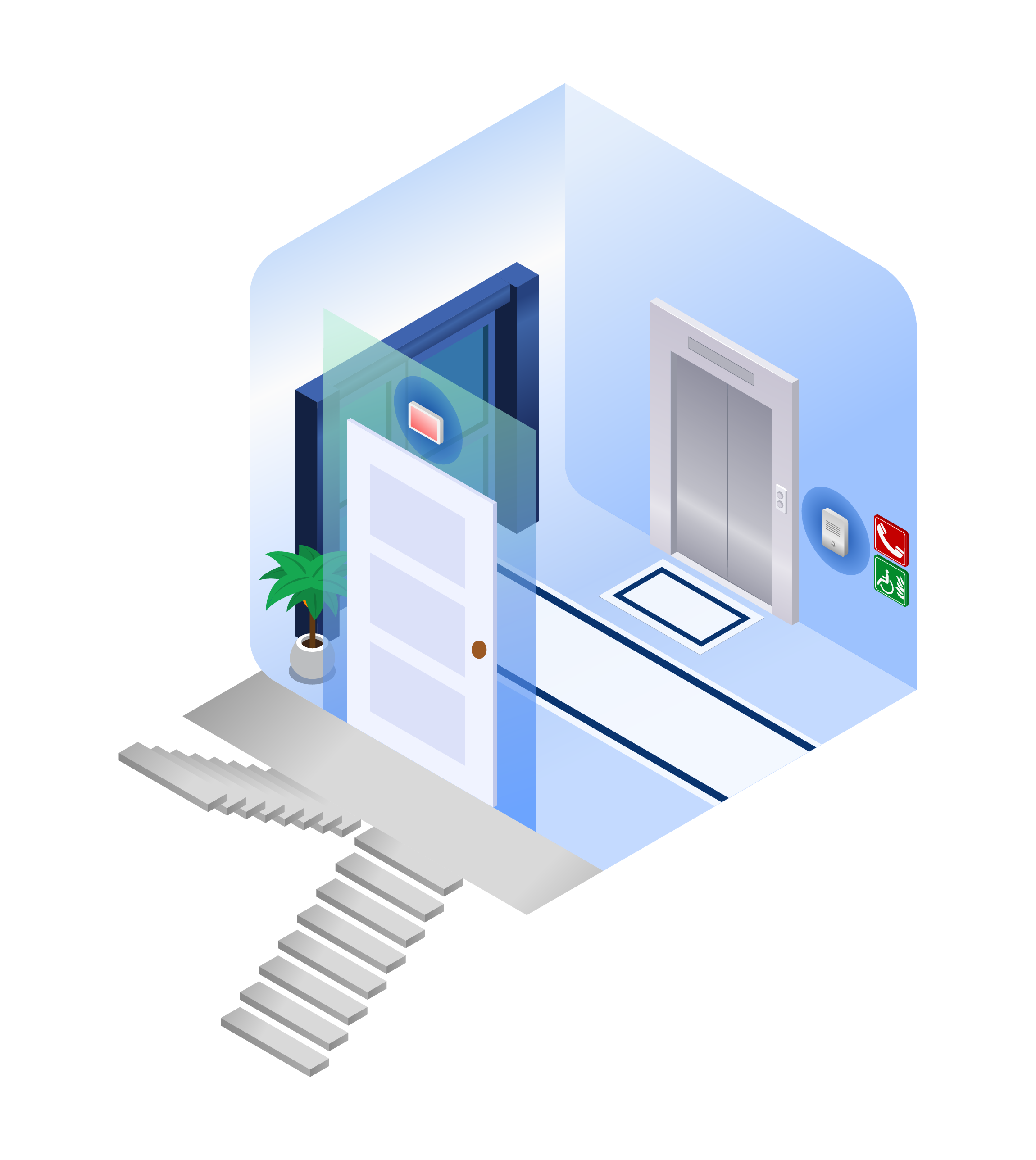

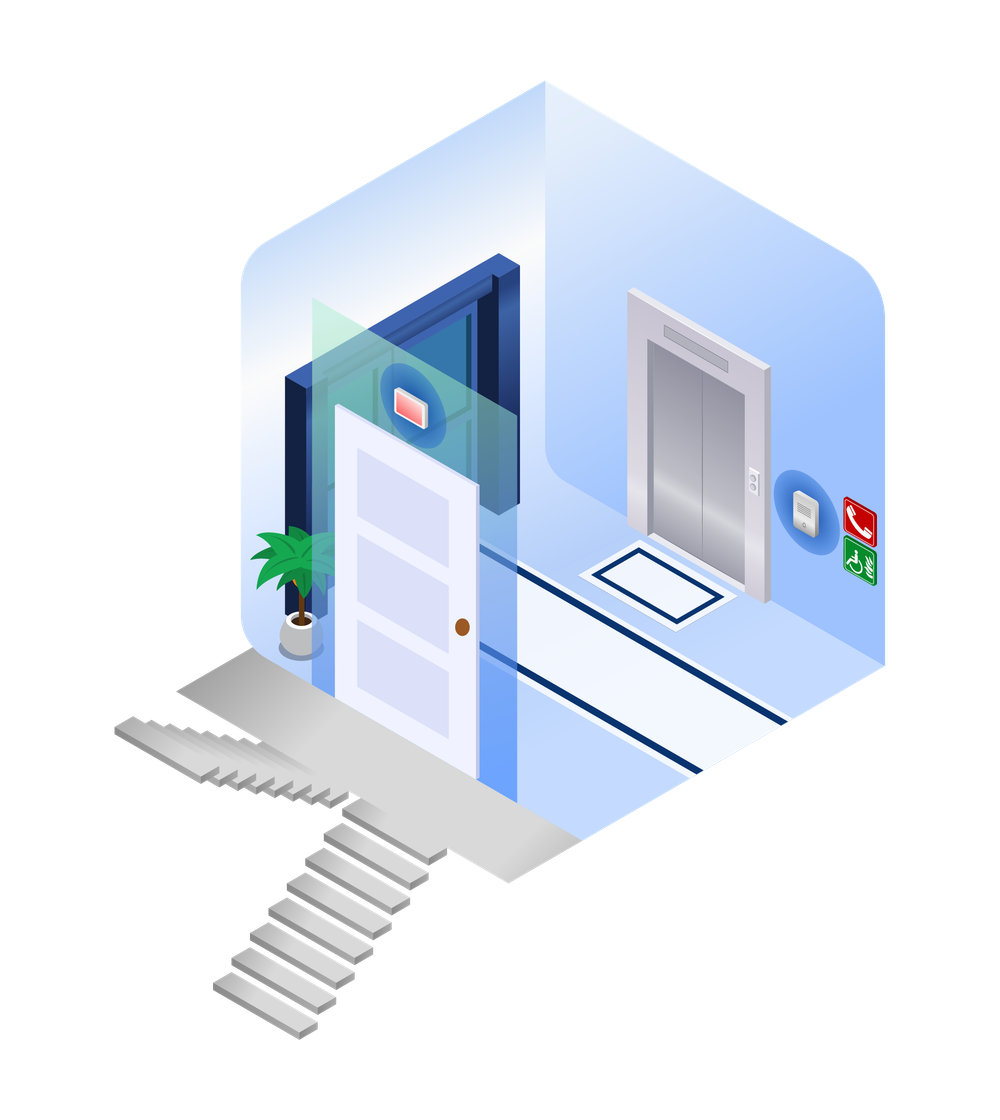

Комплект для обратной связи на 31 зону оповещения о пожаре (связь с пожарным постом-диспетчерской при организации СОУЭ 4-го и 5-го типов)

Пульт локальной связи ПЛС-1П устанавливается на посту охраны, обеспечивает цифровую переговорную связь, сбор, обработку и отображение информации, поступающей от АПУ.

ПЛС-1П обеспечивает в полудуплексном режиме звуковую и световую сигнализацию о вызове, идентификацию поступающей сигнализации (с какого объекта и какой сигнал), световую индикацию и звуковую сигнализацию о переходе РИП на резервное питание (отсутствие напряжения сети), автоматический контроль исправности линии связи на пропадание связи.

Обмен информацией с устройствами предусматривается на шине CAN.

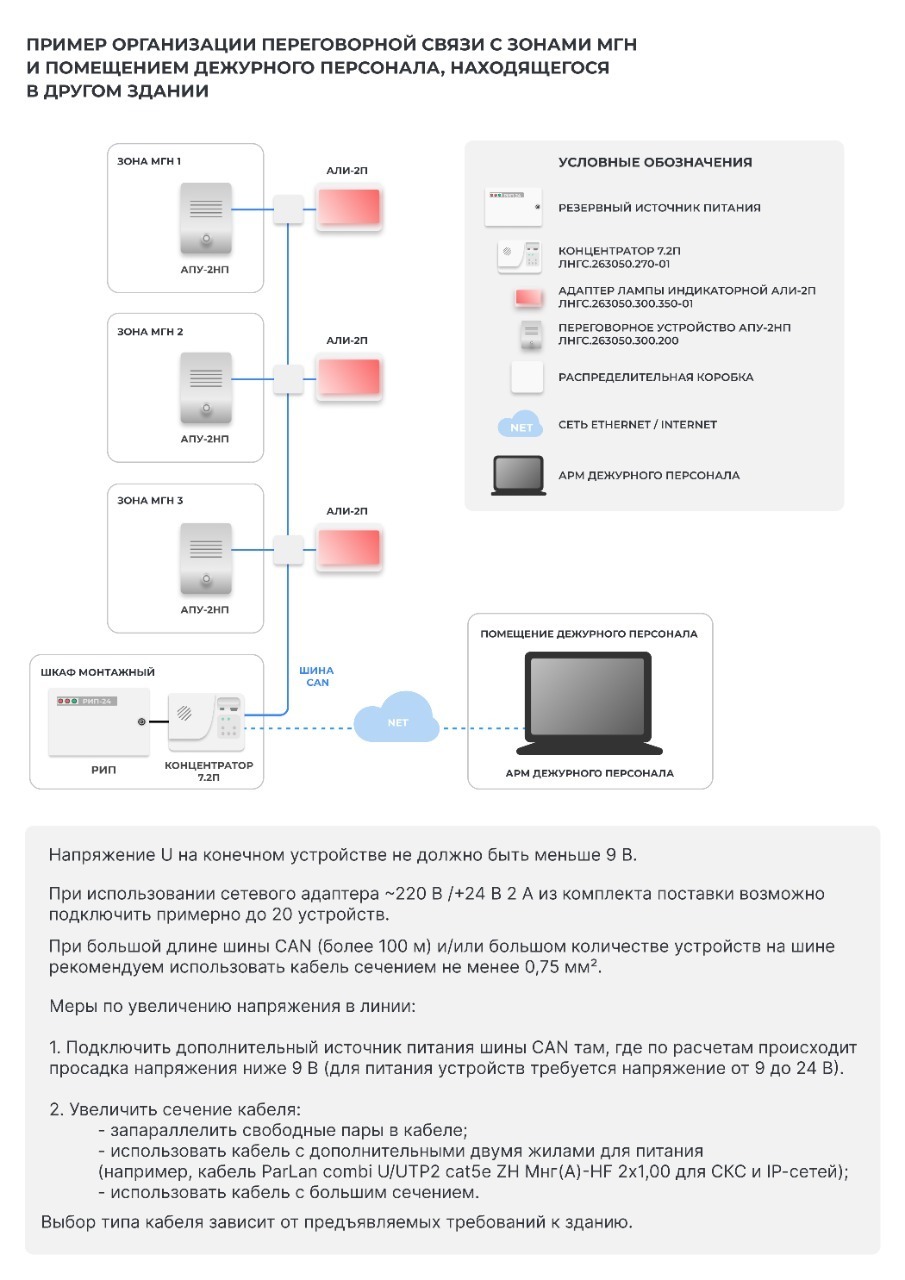

Физический уровень проводной последовательной шины CAN представляет собой четырехпроводную линию: два проводника CAN-P и CAN-G предназначены для питания устройств (напряжением +9...24 В, предельное напряжение на шине не должно превышать 25 В), оставшиеся CAN-L и CAN-H используются в качестве двухпроводной дифференциальной линии с использованием приемопередатчика (стандарта ISO-11898). Техническая скорость на шине CAN - 125 Кбит/с. Топология построения - шина. Возможны ответвления не более 10-15 м. Суммарная длина сегмента шины CAN может составлять 350 м. При необходимости увеличить длину шины CAN, применяется ретранслятор шины CAN П, позволяющий распределить нагрузку (физическую и информационную) на шине.

Переговорное устройство АПУ используется для обеспечения связи пользователь-диспетчер. АПУ-2НП накладное, выполнено в антивандальном корпусе из нержавеющей связи. Подключение АПУ выполняется к проводной последовательной шине CAN. Адаптер лампы индикаторной АЛИ обеспечивает звуковую и визуальную аварийную сигнализацию, а также индикацию состояния переговорной связи от АПУ с назначенным адресом.

Подключение АЛИ выполняется к проводной последовательной шине CAN.

АЛИ-2П имеет светодиоды RGB.

Режимы работы без кнопки «Сброс»: при нажатии кнопки «Вызов» на АПУ на табло АЛИ начинает мигать световая индикация красного цвета и раздается звуковая сигнализация (опционально). При ответе диспетчера включается световая индикация зеленого цвета. После завершения ГГС индикация на табло АЛИ

отключается автоматически.

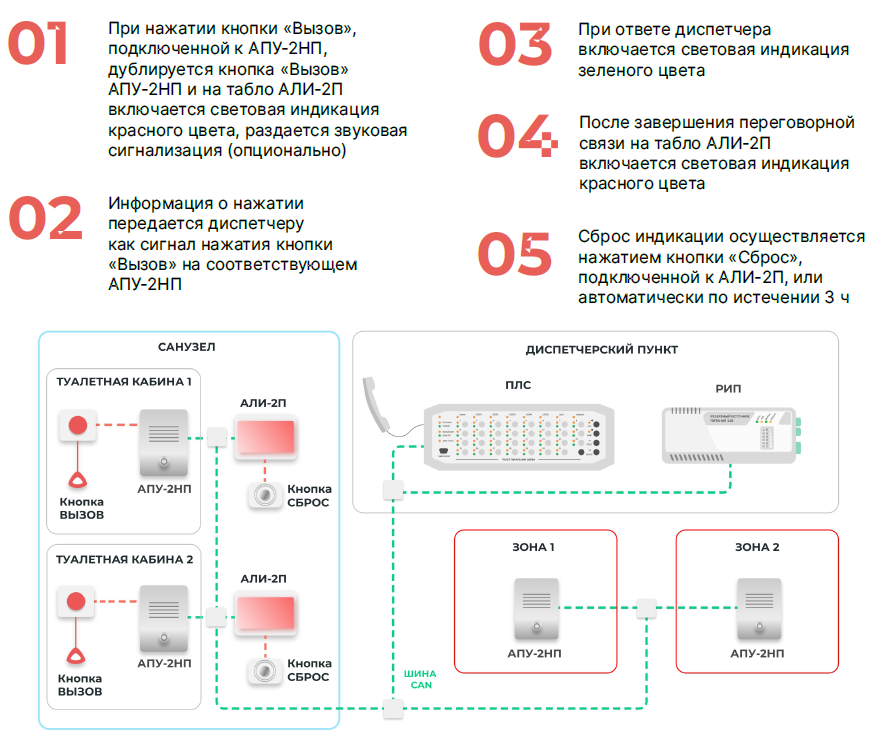

Режимы работы с кнопкой «Сброс»: при нажатии кнопки «Вызов» на АПУ на табло АЛИ начинает мигать световая индикация красного цвета и раздается звуковая сигнализация (опционально). При ответе диспетчера включается световая индикация зеленого цвета. После завершения ГГС на табло АЛИ включается световая индикация красного цвета. Сброс индикации осуществляется нажатием кнопки «Сброс», подключенной к АЛИ, или автоматически по истечении 3 ч.

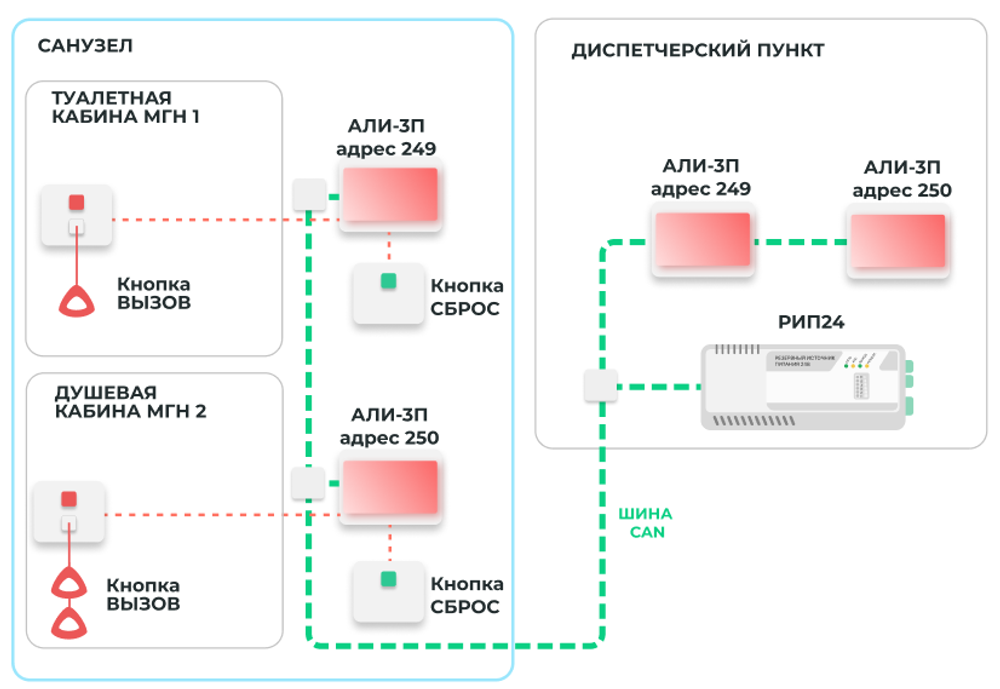

Режимы работы с кнопками «Сброс» и «Вызов»: при нажатии кнопки «Вызов», подключенной к АЛИ, дублируется кнопка «Вызов» АПУ с соответствующим адресом и начинает мигать световая индикация красного цвета, раздается звуковая сигнализация (опционально). Информация о нажатии передается диспетчеру как сигнал нажатия кнопки «Вызов» на соответствующем АПУ. При ответе диспетчера

включается световая индикация зеленого цвета. После завершения ГГС на табло АЛИ включается световая индикация красного цвета. Сброс индикации осуществляется нажатием кнопки «Сброс», подключенной к АЛИ, или автоматически по истечении 3 ч.

Кнопка накладная П обеспечивает инициацию сигнализации или сброс сигнализации.

Кнопка накладная со шнуром П обеспечивает только инициацию сигнализации.

Пульт локальной связи ПЛС-1П обеспечивает цифровую переговорную связь, сбор, обработку и отображение информации, поступающей от АПУ.

Резервный источник питания 24 обеспечивает основное и резервное электропитание устройств (от внутренней аккумуляторной батареи 2,0 Ач), подключенных к шине CAN, индикацию и звуковую сигнализацию неисправности, перехода на питание от аккумуляторов, индикацию нагрузки на шине CAN.
